Nesta
atividade nós vamos medir as curvas características tensão x corrente
de uma célula fotovoltaica de silício policristalino em diferentes condições
de iluminação. Para isso nós podemos usar o circuito abaixo, ou uma
variação sua (*), onde RL
é uma resistência variável que representa a carga externa e A e V representam
respectivamente um amperímetro e um voltímetro.

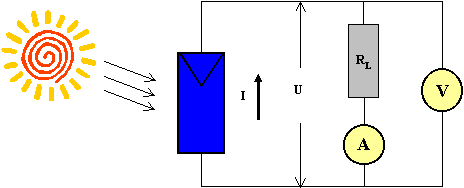

Figura 2. Montagem
experimental para medida da corrente e tensão de um gerador fotovoltaico,
mostrando
uma das possibilidades de conexão dos medidores num circuito composto
pelo gerador, resistor de carga RL,
amperímetro e voltímetro.
(*)
Discuta com os colegas: queremos medir U e I, que são
respectivamente a tensão e a corrente no gerador; o que é que os medidores
estão medindo de fato? Qual a condição para que o erro na medida da
tensão no caso mostrado na Figura 2 possa ser desprezado? A situação
aqui é semelhante à encontrada na atividade prática "Medida Simultânea de
Tensão e Corrente", só que aqui queremos a tensão e corrente no
gerador, e não no resistor como lá, e por isso a forma mais adequada
de se fazer as medições é a oposta à de lá.
